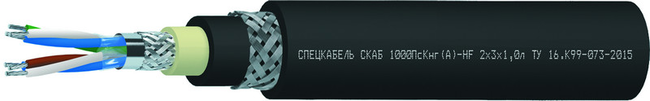

СКАБ 1000ПсКнг(А)-HF-ХЛ Nx3xSл — кабели универсальные для КИПиА на напряжение до 1000 В, троечной скрутки, групповой прокладки, бронированные.
СКАБ 1000ПсКнг(А)-HF Nx3xSл
ТУ 16.К99-073-2015

Назначение

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Кабели СКАБ 1000ПсКнг(А)-HF допускается использовать

  • В грунтах категории I — III
  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • На атомных станциях, в системах класса 2–4, вне гермозоны
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей.

    • Овальность поперечного сечения кабелей не более 10% Защищены от грызунов

    Конструкция

    Количество жил: 1-24
    Сечение жил: 0,35-6,0 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: сшитый полиэтилен
    Скрутка: троечная
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок эксплуатации

    кабелей СКАБ 1000ПсКнг(А)-HF

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления
    Минимальный срок службы
    40 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 10×DH
    монтаж: 10×DH
    Диапазон температур, °С
    эксплуатация: от –70 до +115
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

    Класс пожарной опасности

    кабелей СКАБ 1000ПсКнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Cечение жил, S, мм2 Число троек в кабелях, N
    1 2 3 4 5 6 7 8 10 12 14 16 20 24
    0,35 11,2 20,6 20,8 22,1 25 26,6 27 28,1 32,4 33,4 34,8 36,3 39,3 44,4
    0,5 16,2 21,6 21,8 23,2 26,2 27,9 28,4 29,5 34 35,1 36,5 38,1 41,3 46,6
    0,75 16,7 22,2 22,5 23,9 27 28,7 29,3 30,4 35 36,2 37,6 39,2 42,5 48
    1 17,2 23,2 23,4 24,9 28,1 29,9 30,6 31,7 36,9 37,8 39,3 41,1 46,1 50,4
    1,5 17,9 24,6 24,8 27,9 29,9 32,7 33,4 34,6 39,6 40,6 42,3 45,7 50,1 55,4
    2,5 19,1 28,1 28,4 30,4 33,4 35,8 36,7 38,2 43,6 46,2 48,2 50,4 56,4 62,5
    4 20,4 29,8 31,1 33,7 36,7 39,9 39,9 42,4 49,3 50,9 53,3 56,3 62,8 70,4
    6 22,2 36,1 37,9 41,2 44,6 48,8 48,8 52,6 62,5 64,2 68,3 72 79,1 85,7

    Расчетная масса 1 км кабелей, кг

    Cечение жил, S, мм2 Число троек в кабелях, N
    1 2 3 4 5 6 7 8 10 12 14 16 20 24
    0,35 215,4 425,7 468,1 534,4 674,6 749 803 865,5 1 078,5 1 186,7 1 301,9 1 416,3 1 648,1 2 022,5
    0,5 288,1 447 491,5 561,1 708,3 786,5 843,1 908,8 1 132,4 1 246 1 367 1 487,1 1 730,5 2 123,6
    0,75 302,5 469,4 516,1 589,2 743,7 825,8 885,3 954,2 1 189 1 308,3 1 435,3 1 561,5 1 817 2 229,8
    1 323,9 506,7 562,5 647,5 818,4 916,6 982,2 1 066,7 1 343,6 1 475 1 618,7 1 767,3 2 201,9 2 536,7
    1,5 356,6 575,4 650,2 838,1 957,4 1 123,3 1 214,2 1 323,4 1 605,9 1 771,3 1 956,5 2 279,9 2 702,3 3 274,5
    2,5 417,7 772 881,9 1 031,4 1 243,4 1 423,5 1 546,5 1 689,9 2 038,2 2 415,2 2 679,9 2 951,5 3 701,7 4 385,1
    4 507,6 976,6 1 157 1 390,1 1 643,9 1 906,8 2 045,6 2 239,9 2 800,4 3 147,4 3 506,6 3 922,9 4 926,6 5 981,3
    6 687,3 1 413,3 1 712,9 2 061,2 2 413,2 2 849,5 3 091,9 3 480,3 4 562,5 5 115,9 5 876 6 590,7 7 835,1 8 617,6

    Электрические параметры

    Ном. сеч. жил, S, мм2

    0,35

    0,5

    0,75

    1,0

    1,5

    2,5

    4,0

    6,0

    Эл. сопр. жилы постоянному току при 20 o C, не более, Ом/км

    58,7

    40,7

    26,0

    22,3

    14,3

    7,63

    4,88

    3,17

    Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км

    5000

    Эл. емкость пар, пересчитанная на 1 км, не более, нФ

    100

    125

    Рабочее переменное (постоянное) напряжение, не более, В

    1000 (1500)

    Техсправка по пожарной нагрузке

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,35

    126,3

    189,5

    203,2

    227,9

    298,5

    328,6

    346,4

    370,4

    465,1

    501,5

    542,1

    584,6

    671,0

    843,6

    0,5

    132,6

    199,0

    213,4

    239,3

    313,4

    345,0

    363,7

    388,9

    488,4

    526,6

    569,2

    613,8

    704,6

    885,8

    0,75

    139,2

    208,9

    224,1

    251,3

    329,1

    362,2

    381,9

    408,3

    512,8

    552,9

    597,7

    644,5

    739,8

    930,1

    1,0

    145,0

    220,1

    236,7

    266,2

    348,6

    384,4

    405,8

    434,5

    549,8

    589,9

    638,6

    689,5

    876,2

    996,7

    1,5

    154,7

    238,8

    257,8

    340,6

    381,0

    450,8

    475,8

    509,4

    605,9

    651,6

    706,8

    846,8

    976,1

    1116,7

    2,5

    169,2

    316,5

    339,7

    382,4

    459,7

    512,4

    541,9

    581,3

    689,9

    827,2

    895,9

    968,0

    1128,0

    1344,4

    4,0

    202,8

    391,8

    438,5

    502,4

    589,5

    680,7

    708,3

    774,1

    960,3

    1052,5

    1146,1

    1278,8

    1492,2

    1822,0

    6,0

    248,7

    518,7

    583,4

    688,4

    779,7

    906,3

    944,7

    1055,9

    1317,2

    1424,2

    1658,5

    1803,1

    2088,6

    2372,3
