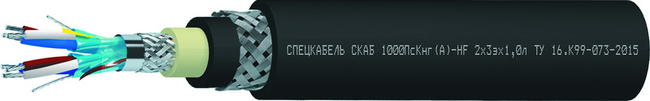

СКАБ 1000ПсКнг(А)-HF Nx3эxSл — кабели универсальные для КИПиА на напряжение до 1000 В, с индивидуально экранированными тройками, групповой прокладки, бронированные.
СКАБ 1000ПсКнг(А)-HF Nx3эxSл
ТУ 16.К99-073-2015

Назначение

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Кабели СКАБ 1000ПсКнг(А)-HF допускается использовать

  • В грунтах категории I — III
  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i
  • На атомных станциях, в системах класса 2–4, вне гермозоны
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей.

    • Овальность поперечного сечения кабелей не более 10% Защищены от грызунов

    Конструкция

    Количество жил: 2-24
    Сечение жил: 0,35-6,0 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: сшитый полиэтилен
    Скрутка: троечная
    Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
    Защитный шланг: аналогично оболочке

    Гарантийный срок эксплуатации

    кабелей СКАБ 1000ПсКнг(А)-HF

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления
    Минимальный срок службы
    40 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 10×DH
    монтаж: 10×DH
    Диапазон температур, °С
    эксплуатация: от –70 до +115
    монтаж: от –40 до +50
    * DH — наружный размер кабеля

    Класс пожарной опасности

    кабелей СКАБ 1000ПсКнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Наружный размер кабелей, DH, не более, мм

    Cечение жил, S, мм2 Число троек в кабелях, N
    2 3 4 5 6 7 8 10 12 14 16 20 24
    0,35 20,8 21 22,3 23,9 26,8 27,3 28,4 32,9 33,8 35,2 36,8 40 45
    0,5 21,8 22,1 23,4 25,1 28,1 28,7 29,8 34,5 35,5 37 38,6 42 47,3
    0,75 22,5 22,8 24,1 25,9 28,9 29,6 30,7 35,5 36,6 38,1 39,8 43,3 48,7
    1 23,3 23,5 25 28,4 30,2 30,8 32 37,4 38,3 40 41,6 46,9 51,1
    1,5 24,7 24,9 28,1 30,2 32,1 32,9 34,9 40,1 41,1 42,8 44,9 50,4 56,5
    2,5 28,2 28,6 30,6 32,9 36,3 37,1 38,5 44,1 46,8 48,7 52 57 63,2
    4 30,2 31,6 34,2 37,3 40,5 40,5 43,1 50,1 51,8 54,2 57,5 63,9 71,6
    6 36,5 38,3 41,7 45,8 49,4 49,4 53,3 63,3 65,1 69,2 72,9 80,2 86,9

    Расчетная масса 1 км кабелей, кг

    Cечение жил, S, мм2 Число троек в кабелях, N
    2 3 4 5 6 7 8 10 12 14 16 20 24
    0,35 446 490,7 561,4 636,9 794,8 851,9 919 1 142,6 1 258,2 1 376,1 1 504,1 1 752,2 2 152
    0,5 468,3 515,2 589,5 668,7 834,5 894,5 964,9 1 199,7 1 321,1 1 444,9 1 579,3 1 839,8 2 259,6
    0,75 491,7 541 619 702,1 876,2 939,2 1 013,1 1 259,7 1 387,2 1 517,1 1 658,3 1 931,8 2 372,6
    1 532,6 592,9 681 861,1 967,1 1 037,2 1 127,4 1 419,1 1 553,4 1 712,7 1 871,1 2 333,7 2 692,9
    1,5 605,7 685,4 881,4 1 008,3 1 134,2 1 230 1 392,2 1 689,9 1 872,3 2 069,3 2 272,2 2 837,7 3 486,2
    2,5 807,9 924,5 1 084,3 1 257,7 1 497 1 634,6 1 787,1 2 157,6 2 549,9 2 835,9 3 301 3 927,3 4 654,3
    4 1 000,6 1 187,6 1 429,1 1 690,8 1 960,7 2 105,4 2 308,8 2 887,3 3 248,4 3 620,2 4 094,7 5 091,8 6 172,6
    6 1 442,2 1 749,3 2 106,5 2 543,7 2 916,7 3 166,9 3 565,3 4 671,8 5 242,6 6 024,9 6 751,7 8 104,6 8 846

    Электрические параметры

    Ном. сеч. жил, S, мм2

    0,35

    0,5

    0,75

    1,0

    1,5

    2,5

    4,0

    6,0

    Эл. сопр. жилы постоянному току при 20 o C, не более, Ом/км

    58,7

    40,7

    26,0

    22,3

    14,3

    7,63

    4,88

    3,17

    Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км

    5000

    Эл. емкость пар, пересчитанная на 1 км, не более, нФ

    100

    125

    Рабочее переменное (постоянное) напряжение, не более, В

    1000 (1500)

    Техсправка по пожарной нагрузке

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,35

    187,7

    201,5

    226,6

    254,2

    328,2

    346,2

    370,5

    466,7

    503,3

    544,4

    587,4

    674,9

    849,8

    0,5

    197,1

    211,6

    237,9

    266,9

    344,6

    363,5

    389,0

    490,0

    528,5

    571,6

    616,8

    708,6

    892,3

    0,75

    207,0

    222,2

    249,8

    280,2

    361,8

    381,7

    408,4

    514,5

    554,9

    600,2

    647,6

    744,0

    936,9

    1,0

    218,1

    234,8

    264,7

    347,6

    384,0

    405,6

    434,6

    551,5

    591,9

    641,1

    692,6

    881,2

    1003,5

    1,5

    236,8

    255,9

    339,0

    380,0

    420,9

    445,5

    509,7

    607,5

    653,5

    709,2

    767,6

    976,5

    1128,0

    2,5

    314,5

    337,7

    380,8

    428,6

    512,0

    541,7

    581,6

    691,6

    829,7

    899,0

    980,7

    1133,0

    1351,6

    4,0

    400,7

    449,4

    515,7

    605,6

    699,6

    728,9

    797,3

    989,4

    1085,6

    1183,2

    1324,4

    1542,6

    1883,2

    6,0

    528,9

    596,1

    704,3

    830,2

    928,7

    969,2

    1083,7

    1352,0

    1463,8

    1704,6

    1854,6

    2150,7

    2445,6
