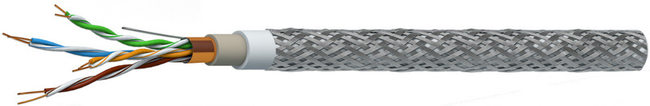

Кабель Лоутокс КВПЭфКГнг(С)-LSLTx-5e

Кабель Лоутокс КВПЭфКГнг(С)-LSLTx-5e
Кабели симметричные для структурированных кабельных систем (F/UTP) категории 5e, групповой прокладки, c пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения, бронированные Лоутокс КВПЭфКГнг(С)-LSLTx-5e.
Спецкабель Лоутокс КВПЭфКГнг(С)-LSLTx-5e Nx2x0,52
ТУ 16.К99-014-2004

Назначение

  • Для групповой стационарной прокладки
  • Для структурированных кабельных систем, категория 5e (стандарты: ISO/IEC 11801, IEC 61156-5, ANSI/TIA/EIA-568-А)

    • Кабели Лоутокс КВПЭфКГнг(С)-LSLTx-5e допускается использовать

  • Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
  • Защищены от грызунов

    • Конструкция

    Количество пар: 1, 2, 4
    Диаметр жил: 0,52 мм
    Жилы: однопроволочные медные
    Изоляция: сплошной полиэтилен
    Скрутка: парная
    Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Заполнение: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением,с низкой токсичностью продуктов горения
    Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, белого цвета
    Броня: оплетка из стальных оцинкованных проволок

    Гарантийный срок эксплуатации

    кабелей Лоутокс КВПЭфКГнг(С)-LSLTx-5e
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления
    Минимальный срок службы
    30 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 8×DH
    монтаж: 8×DH
    Диапазон температур, °С
    эксплуатация: от –40 до +70
    монтаж: от –10 до +50
    * DH — наружный размер кабеля

    Класс пожарной опасности

    кабелей Лоутокс КВПЭфКГнг(С)-LSLTx-5e по ГОСТ 31565 — 2012 — П3.8.2.1.2
    Нераспространение горения при групповой прокладке (категория С)

    Массогабаритные параметры

    Диаметр жил, D, мм Число пар в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
    0,52 1 6,5 61,2
    2 7 91,3
    4 9,9 111,2

    Электрические параметры

    • Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом / км
    • Омическая асимметрия жил в рабочей паре не более: 2 %
    • Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм×км
    • Электрическая емкость рабочей пары, не более: 56 пФ/м
    • Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
    • Волновое сопротивление: 100 ± 15 Ом

    Техсправка по пожарной нагрузке

    Число пар в кабелях, N

    Объем горючей массы полимерных элементов в кабеле, лx10-3/м

    1

    14,78

    2

    23,68

    4

    29,44
