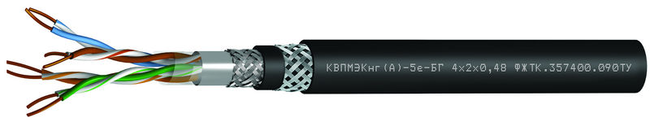

Кабель КВПМЭКнг(А)-5е

Кабель КВПМЭКнг(А)-5е
Кабели гибкие малогабаритные симметричные высокочастотные категории 5е для межблочных соединений КВПМЭКнг(А)-5е-БГ — Москва
Спецкабель КВПМЭКнг(А)-5е-БГ Nx2x0,48
ФЖТК.357400.090ТУ

Назначение

  • Для групповой стационарной прокладки
  • Для структурированных кабельных систем, соответствуют категории 5e (стандарты: ISO/IEC 11801, IEC 61156-5, ANSI/TIA/EIA-568-А)

    • Кабели КВПМЭКнг(А)-5е-БГ допускается использовать

  • Внутри и вне помещений
  • При циклической смене температур
  • В условиях кратковременных воздействий минерального масла и дизельного топлива
  • По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м3 и температуре до 60 ºС

    • Включены в ограничительные перечни

  • ЭКБ 17-2018
  • Электроизделий (МОП 44 001.017), разрешённых к применению в ВВТ
  • Изделий ВМФ, разрешённых к применению на изделиях 21 и 22

    • Стойкость к внешним воздействующим факторам

  • Группа унифицированного исполнения не ниже 4У

    • Стойкость к спецфакторам

  • Группа унифицированного исполнения не ниже 4У

    • Защищены от грызунов

    Конструкция

    Количество пар: 2, 4
    Диаметр жил: 0,48 мм
    Жилы: многопроволочные медные
    Изоляция: полиолефин
    Скрутка: парная
    Обмотка сердечника: полиэтилентерефталатная пленка
    Экран: общий из ламинированной алюминиевой фольги и оплеткой плотностью не менее 80% из медной луженой проволоки
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Броня: оплетка из стальных оцинкованных проволок
    Защитный шланг: аналогично оболочке

    Гарантийный срок эксплуатации

    кабелей КВПМЭКнг(А)-5е-БГ
    30 лет с момента сдачи потребителю
    Минимальный срок службы
    35 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 8×DH
    монтаж: 8×DH
    Диапазон температур, °С
    эксплуатация: от –60 до +100
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Класс пожарной опасности

    кабелей КВПМЭКнг(А)-5е-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
    Нераспространение горения при групповой прокладке (категория A)

    Электрические параметры

    Электрические параметры

    Электрическое сопротивление жилы постоянному току при 20 °C, не более

    145,0 Ом/км

    Омическая асимметрия жил в рабочей паре на длине 100 м, не более

    2 %

    Электрическое сопротивление изоляции жил при 20 °C, не менее

    5000 МОм×км

    Электрическая емкость рабочей пары, не более

    62 нФ/км

    Волновое сопротивление

    100 ± 15 Ом

    Сопротивление связи на частоте 30 МГц

    200,0 мОм/м

    Испытательное напряжение между жилами

    0,5 кВ

    Частотные характеристики

    Частота, МГц

    1,0

    4,0

    10,0

    16,0

    20,0

    31,25

    62,5

    100,0

    Коэффициент затухания при 20 °С, не более, дБ/100 м

    3,2

    6,0

    9,5

    12,1

    13,6

    17,1

    24,8

    32,0

    Переходное затухание на ближнем конце (NEXT), не менее, дБ/100 м

    65,3

    56,3

    50,3

    47,3

    45,8

    42,9

    38,4

    35,3
