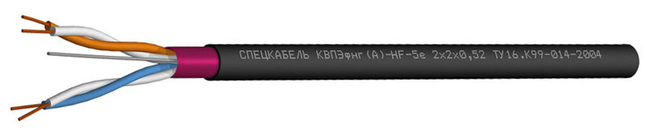

Кабель КВПЭфнг(А)-HF-5e

Кабель КВПЭфнг(А)-HF-5e
Кабели симметричные для структурированных кабельных систем (FTP) категории 5e, групповой прокладки КВПЭфнг(А)-HF-5e.
Спецкабель КВПЭфнг(А)-HF-5e Nx2x0,52
ТУ 16.К99-014-2004

Назначение

  • Для групповой стационарной прокладки
  • Для структурированных кабельных систем, категория 5e (стандарты: ISO/IEC 11801, IEC 61156-5и ГОСТ Р 54429)

    • Кабели КВПЭфнг(А)-HF-5e допускается использовать

  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Конструкция

    Количество пар: 1, 2, 4
    Диаметр жил: 0,52 мм
    Жилы: однопроволочные медные
    Изоляция: сплошной полиэтилен
    Скрутка: парная
    Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Оболочка: полимерная композиция, не содержащая галогенов, белого или черного цвета

    Гарантийный срок эксплуатации

    кабелей КВПЭфнг(А)-HF-5e

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления
    Минимальный срок службы
    20 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 7×DH
    монтаж: 10×DH
    Диапазон температур, °С
    эксплуатация: от –60 до +70
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Класс пожарной опасности

    кабелей КВПЭфнг(А)-HF-5e по ГОСТ 31565 — 2012 — П1б.8.2.2.2

    Массогабаритные параметры

    Диаметр жил, D, мм Число пар в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
    0,52 1 4,5 14,6
    2 6,8 29

    Электрические параметры

    • Электрическое сопротивление жилы при 20 °C, не более: 19,0 Ом/100 м
    • Омическая асимметрия жил в рабочей паре не более: 2 %
    • Электрическое сопротивление изоляции жил при 20 °C, не менее: 150 МОм × км
    • Электрическая емкость рабочей пары, не более: 56 пФ/м
    • Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
    • Волновое сопротивление: 100 ± 15 Ом
