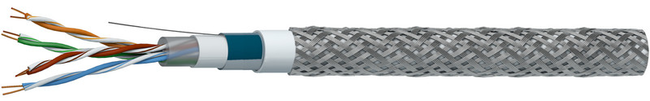

Кабели высокочастотные парной скрутки для структурированных систем связи судовые КВПЭфМКГ.
КВПЭфМКГ Nx2x0,52
ТУ 16.К99-020-2009

Назначение

  • Для групповой стационарной прокладки
  • Для структурированных кабельных систем, соответствуют категории 5 (стандарты: ISO/IEC 11801, IEC 61156-5, ANSI/TIA/EIA-568-А)

    • Кабели КВПЭфМКГ допускается использовать

  • Внутри и вне помещений
  • В затапливаемых помещениях
  • При продольном и радиальном гидростатическом давлении до 60 атм (6 Мпа)
  • При циклической смене температур
  • В условиях кратковременных воздействий минерального масла и дизельного топлива
  • По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м3 и температуре до 60 ºС

    • Включены в ограничительные перечни:

  • Перечень ЭКБ 17-2018
  • Изделий ВМФ, разрешённых к применению на изделиях 21 и 22

    • Стойкость к внешним воздействующим факторам

  • Группа унифицированного исполнения не ниже 1У

    • Стойкость к спецфакторам

  • Группа унифицированного исполнения не ниже 4Ус

    • Защищены от грызунов

    Конструкция

    Количество жил: 1, 2, 4
    Диаметр жил: 0,52 мм
    Жилы: однопроволочные медные
    Изоляция: сплошной полиэтилен
    Скрутка: парная
    Заполнение: герметизирующий состав
    Поясная изоляция: полимерная композиция, не содержащая галогенов
    Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Оболочка: полимерная композиция, не содержащая галогенов, белого цвета

    Гарантийный срок эксплуатации

    кабелей КВПЭфМКГ

    30 лет с момента сдачи потребителю
    Минимальный срок службы
    30 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 4×DH
    монтаж: 10×DH
    Диапазон температур, °С
    эксплуатация: от –60 до +70
    монтаж: от –10 до +70
    * DH — наружный размер кабеля

    Класс пожарной опасности

    кабелей КВПЭфМКГ по ГОСТ 31565 — 2012 — П4.8.1.2.2
    Нераспространение горения при групповой прокладке (категория D)

    Массогабаритные параметры

    Диаметр жил, D, мм Число пар в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
    0,52 1 6,8 76,9
    2 9 123,1
    4 10,3 156,5

    Электрические параметры

    Электрические параметры

    Электрическое сопротивление цепи (двух жил пары) при 20 °C, не более

    19,2 Ом/100 м

    Омическая асимметрия жил в рабочей паре на длине 100 м, не более

    3 %

    Электрическое сопротивление изоляции жил при 20 °C, не менее

    150 МОм×км

    Электрическая емкость рабочей пары, не более

    56 пФ/м

    Волновое сопротивление

    100 ± 15 Ом

    Сопротивление связи на частоте 30 МГц

    100,0 мОм/м

    Испытательное напряжение между жилами

    1 кВ

    Частотные характеристики

    Частота, МГц

    1,0

    4,0

    10,0

    16,0

    20,0

    31,25

    62,5

    100,0

    Коэффициент затухания при 20 °С, не более, дБ/100 м

    2,1

    4,3

    6,6

    8,2

    9,2

    11,8

    17,1

    22,0

    Переходное затухание на ближнем конце (NEXT), не менее, дБ/100 м

    62,0

    53,0

    47,0

    44,0

    42,0

    40,0

    35,0

    32,0
