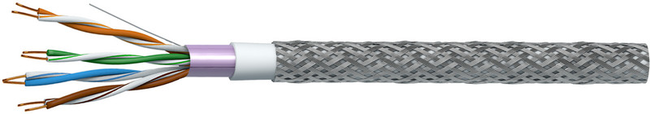

Кабель КВПЭфКГнг(А)-LS-5e

Кабели симметричные для структурированных кабельных систем (F/UTP) категории 5e, групповой прокладки, с пониженным дымо- и газовыделением, бронированные КВПЭфКГнг(А)-LS-5e.
Спецкабель КВПЭфКГнг(А)-LS-5e Nx2x0,52
ТУ 16.К99-014-2004

Назначение

Кабели КВПЭфКГнг(А)-LS-5e допускается использовать

Защищены от грызунов

Конструкция

Количество пар: 1, 2, 4
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Изоляция: сплошной полиэтилен
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого или белого цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный срок эксплуатации

кабелей КВПЭфКГнг(А)-LS-5e

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления
Минимальный срок службы
20 лет
Минимальный радиус изгиба, D_H*
эксплуатация (однократно): 10×D_H
монтаж: 15×D_H
Диапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Класс пожарной опасности

кабелей КВПЭфКГнг(А)-LS-5e по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Электрические параметры

• Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом/км
• Омическая асимметрия жил в рабочей паре не более: 2 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм×км
• Электрическая емкость рабочей пары, не более: 56 пФ/м
• Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
• Волновое сопротивление: 100 ± 15 Ом

Техсправка по пожарной нагрузке
