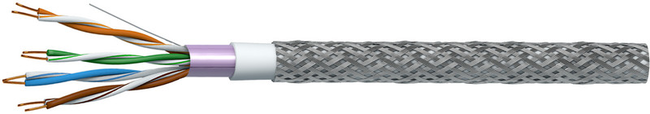

Кабель КВПЭфКГ-5e

Кабель КВПЭфКГ-5e
Кабели симметричные для структурированных кабельных систем (F/UTP) категории 5e, одиночной прокладки, бронированный КВПЭфКГ-5e — Москва
Спецкабель КВПЭфКГ-5e Nx2x0,52
ТУ 16.К99-014-2004

Назначение

  • Для одиночной стационарной прокладки
  • Для структурированных кабельных систем, категория 5e (стандарты: ISO/IEC 11801, IEC 61156-5, ANSI/TIA/EIA-568-А)

    • Кабели КВПЭфКГ-5e допускается использовать

  • Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

    • Защищены от грызунов

    Конструкция

    Количество пар: 1, 2, 4
    Диаметр жил: 0,52 мм
    Жилы: однопроволочные медные
    Изоляция: сплошной полиэтилен
    Скрутка: парная
    Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Оболочка: ПВХ серого или белого цвета
    Броня: оплетка из стальных оцинкованных проволок

    Гарантийный срок эксплуатации

    кабелей КВПЭфКГ-5e

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления
    Минимальный срок службы
    20 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 10×DH
    монтаж: 15×DH
    Диапазон температур, °С
    эксплуатация: от –40 до +70
    монтаж: от –10 до +50
    * DH — наружный размер кабеля

    Класс пожарной опасности

    кабелей КВПЭфКГ-5e по ГОСТ 31565 — 2012 — О1.8.2.5.4
    Нераспространение горения при одиночной прокладке

    Массогабаритные параметры

    Диаметр жил, D, мм Число пар в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
    0,52 1 5,9 37,36
    2 8,2 61,99
    4 8,9 78,45

    Электрические параметры

    • Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом/км
    • Омическая асимметрия жил в рабочей паре не более: 2 %
    • Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм×км
    • Электрическая емкость рабочей пары, не более: 56 пФ/м
    • Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
    • Волновое сопротивление: 100 ± 15 Ом
