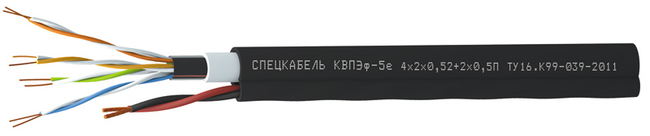

Кабель КВПЭф-5eNx2x0,52 + 2 НВМ 0,5 П
Кабели комбинированные для систем видеонаблюдения КВПЭф-5e + 2 НВМ 0,5 П.
Спецкабель КВПЭф-5eNx2x0,52 + 2 НВМ 0,5 П
ТУ 16.К99-039-2011
Назначение
Кабели КВПЭф-5e 2x2x0,52 + 2 НВМ 0,5 П допускается использовать
Конструкция
Количество жил питания: 2
Сечение жил питания: 0,5 мм 2
Жилы: медные многопроволочные (класс 3 по ГОСТ 22483)
Изоляция: ПВХ
Кабель для передачи данных: СПЕЦЛАН F/UTP Cat 5e PVC или КВПЭф-5e
Оболочка комбинированного кабеля: Cветостабилизированный полиэтилен черного цвета
Гарантийный срок эксплуатации
кабелей КВПЭф-5e 2x2x0,52 + 2 НВМ 0,5 П
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Минимальный срок службы
15 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –40 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Массогабаритные параметры
| Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг | |
| КВПЭф-5е 2x2x0,52 +2 НВМ 0,5 П | 12,7 | 62,2 |
| КВПЭф-5е 4x2x0,52 + 2НВМ 0,5 П | 13,5 | 79,5 |
Электрические параметры
| Жилы питания | |
| Электрическое сопротивление жил постоянному току при 20 °С, не более, Ом/км | 34,5 |
| Рабочее напряжение | 600 В |
| Кабель для передачи данных | |
| Электрическое сопротивление жилы постоянному току при 20 °С, не более | 19,0 Ом/100 м |
| Электрическое сопротивление изоляции жил при 20 °С, не менее | 5000 МОм × км |
| Электрическая емкость рабочей пары, не более | 56 пФ/м |
| Волновое сопротивление | 100 ± 15 Ом |
| Испытательное напряжение между жилами и между жилами и экраном | 2,5 кВ |
