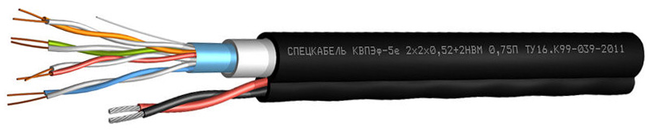

Кабель КВПЭф-5e + 2 НВМ 0,75 П

Кабель КВПЭф-5e + 2 НВМ 0,75 П
Кабели комбинированные для систем видеонаблюдения КВПЭф-5e + 2 НВМ 0,75 П.
Спецкабель КВПЭф-5e Nx2x0,52 + 2 НВМ 0,75 П
ТУ 16.К99-039-2011

Назначение

  • Для одиночной стационарной прокладки
  • Для систем цифрового видео­наблюдения

    • Кабели КВПЭф-5e + 2 НВМ 0,75 П допускается использовать

  • На открытом воздухе

    • Конструкция

    Количество жил питания: 2
    Сечение жил питания: 0,75 мм 2
    Жилы: медные многопроволочные (класс 3 по ГОСТ 22483)
    Изоляция: ПВХ
    Кабель для передачи данных: СПЕЦЛАН F/UTP Cat 5e PVC или КВПЭф-5e
    Оболочка комбинированного кабеля: светостабилизированный полиэтилен черного цвета

    Гарантийный срок эксплуатации

    кабелей КВПЭф-5e + 2 НВМ 0,75 П

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления
    Минимальный срок службы
    15 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 7×DH
    монтаж: 10×DH
    Диапазон температур, °С
    эксплуатация: от –60 до +80
    монтаж: от –15 до +50
    * DH — наружный размер кабеля

    Массогабаритные параметры

    Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
    КВПЭф-5е 4x2x0,52 + 2 НВМ 0,75 П 14,1 87,9
    КВПЭф-5е 1x2x0,52 + 2НВМ 0,75 П 10,8 50
    КВПЭф-5е 2x2x0,52 + 2 НВМ 0,75 П 13,4 70,1

    Электрические параметры

    Жилы питания
    Электрическое сопротивление жил постоянному току при 20 °С, не более, Ом/км 23,0
    Рабочее напряжение 600 В
    Кабель для передачи данных
    Электрическое сопротивление жилы постоянному току при 20 °С, не более 19,0 Ом/100 м
    Электрическое сопротивление изоляции жил при 20 °С, не менее 5000 МОм × км
    Электрическая емкость рабочей пары, не более 56 пФ/м
    Волновое сопротивление 100 ± 15 Ом
    Испытательное напряжение между жилами и между жилами и экраном 2,5 кВ
