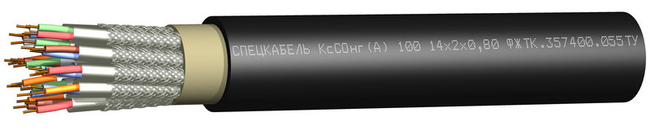

Кабель КсСОнг(A)100 14x2x0,8

Кабель КсСОнг(A)100 14x2x0,8
Кабель судовой симметричный для передачи цифровых сигналов огнестойкий КсСОнг(A)100. Нераспространение горения при групповой прокладке (категория А)
КсСОнг(A)100 14x2x0,8
ФЖТК.357400.054ТУ

Назначение

  • Для групповой стационарной забортной, внутренней и наружной прокладки
  • Для структурированных кабельных сетей
  • Для передачи цифровых и аналоговых сигналов на частотах до 250 МГц

    • Кабели КсСОнг(A)100 допускается использовать

  • Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14
  • Внутри и вне помещений
  • В условиях воздействия ультрафиолетового излучения и плесневых грибов
  • При радиальном гидростатическом давлении до 60 атм (6 МПа)
  • В условиях кратковременных воздействий минерального масла и дизельного топлива
  • По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м3 и температуре до 70 ºС

    • Включен в ограничительные перечни:

  • Перечень ЭКБ 17-2018
  • Изделий ВМФ, разрешённых к применению на изделиях 21 и 22

    • Стойкость к внешним воздействующим факторам

  • Группа унифицированного исполнения не ниже 4У

    • Стойкость к спецфакторам

  • Группа унифицированного исполнения не ниже 4Ус

    • Конструкция

    Количество пар: 14
    Диаметр жил: 0,8 мм
    Жилы: однопроволочные медные
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты и оплетки из медной луженой проволоки
    Пары скручены в сердечник: парная
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

    Гарантийный срок эксплуатации

    кабелей КсСОнг(A)100

    30 лет с момента сдачи потребителю
    Минимальный срок службы
    30 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 4×DH
    Диапазон температур, °С
    эксплуатация: от –60 до +85
    монтаж: от –10 до +50
    * DH — наружный размер кабеля

    Класс пожарной опасности

    кабелей КсСОнг(A)100 по ГОСТ 31565 — 2012 — П1б.1.1.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Огнестойкость 180 минут

    Электрические параметры

    Электрические параметры

    Электрическое сопротивление жилы при 20 °С, не более, Ом/км

    40,5

    Волновое сопротивление пар, в полосе 1-250 МГц, Ом

    100±15

    Сопротивление изоляции при 20 °С, не менее, МОм × км

    500

    Частотные характеристики

    Частотные характеристики

    Частота, МГц

    Коэффициент затухания при 20 °С, не более, дБ/100 м

    Переходное затухание на ближнем конце (NEXT), не менее, дБ/100 м

    100

    26

    46

    250

    32

    20
