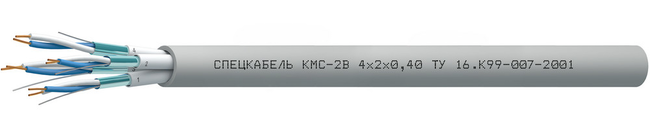

Кабель КМС-2В Nx2x0,40

Кабель КМС-2В Nx2x0,40
Кабели симметричные для цифровых АТС и телефонии, одиночной прокладки КМС-2В Nx2x0,40.
Спецкабель КМС-2В Nx2x0,40
ТУ 16.К99-007-2001

Назначение

  • Для одиночной стационарной прокладки
  • Для цифровых систем передачи сигналов со скоростью 2,048 Мбит/с
  • Для систем с использованием xDSL-технологий и интерфейса G.703

    • Кабели КМС-2В допускается использовать

  • Внутри помещений

    • Конструкция

    Количество пар: 2-16
    Диаметр жил: 0,40 мм
    Жилы: однопроволочные медные
    Изоляция: вспененный полиэтилен
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Оболочка пары с цифровой кодировкой: ПВХ
    Оболочка: ПВХ серого цвета

    Гарантийный срок эксплуатации

    кабелей КМС-2В

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления
    Минимальный срок службы
    20 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 7×DH
    монтаж: 10×DH
    Диапазон температур, °С
    эксплуатация: от –40 до +60
    монтаж: от –10 до +50
    * DH — наружный размер кабеля

    Класс пожарной опасности

    кабелей КМС-2В по ГОСТ 31565 — 2012 — О1.8.2.3.4

    Массогабаритные параметры

    Диаметр жил, D, мм Число пар в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
    0,4 2 5,1×8,0 30,5
    4 9,3 48,5
    8 12,3 82,1
    10 15,3 120,2
    16 17,8 177,5

    Электрические параметры

    • Электрическое сопротивление жилы постоянному току при 20 °C, не более: 14,8 Ом / 100м
    • Асимметрия электрического сопротивления постоянному току жил в паре, не более: 3 %
    • Коэффициент укорочения длины волны: 1,38
    • Волновое сопротивление на частоте: 1 МГц 120 ± 12 Ом
    • Переходное затухание на ближнем конце на частоте 1 МГц на длине кабеля 100 м, не менее: 70 дБ
    • Электрическое сопротивление изоляции жил, не менее: 5000 МОм × км
    • Электрическая ёмкость пары, не более: 37 пФ / м
    • Коэффициент затухания на частоте 1 МГц при 20 °С, не более: 3,0 дБ / 100м
