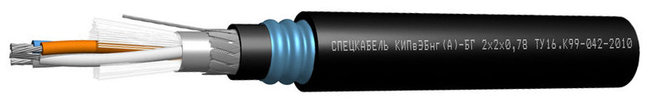

Кабель КИПвЭБнг(А)

Кабель КИПвЭБнг(А)
Кабели симметричные для интерфейса распределенного сбора и передачи данных КИПвЭБнг(А)-БГ. Кабели КИПвЭБнг(А)-БГ могут быть изготовлены с другими размерами, предусмотренными ТУ.
КИПвЭБнг(А)-БГ Nx2x0,78
ТУ 16.К99-042-2010

Назначение

  • Для групповой стационарной прокладки
  • Для систем распределенного сбора данных, использующих интерфейс RS-485 (стандарты: ИСО/МЭК 8482, TIA/EIA-485-A)

    • Кабели КИПвЭБнг(А)-БГ допускается использовать

  • В грунтах категории I-III
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и дизельного топлива
  • По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м3 и температуре до 60 ºС

    • Включены в ограничительные перечни:

  • Перечень ЭКБ 17-2018
  • Изделий ВМФ, разрешённых к применению на изделиях 21 и 22

    • Стойкость к внешним воздействующим факторам

  • Группа унифицированного исполнения не ниже 4У

    • Стойкость к спецфакторам

  • Группа унифицированного исполнения не ниже 4Ус

    • Защищены от грызунов

    Конструкция

    Количество жил: 1-10
    Диаметр жил: 0,78 мм (7×0,26 мм)
    Жилы: многопроволочные медные луженые
    Изоляция: вспененный полиэтилен
    Скрутка: парная
    Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Гидрофобное покрытие: поверх оболочки
    Броня: ламинированная стальная гофрированная лента
    Защитный шланг: аналогично оболочке

    Гарантийный срок эксплуатации

    кабелей КИПвЭБнг(А)-БГ
    35 лет с момента сдачи потребителю
    Минимальный срок службы
    35 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 15×DH
    Диапазон температур, °С
    эксплуатация: от –60 до +85
    монтаж: от –10 до +70
    * DH — наружный размер кабеля

    Класс пожарной опасности

    кабелей КИПвЭБнг(А)-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры

    Диаметр жил, D, мм Число пар в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
    0,78 1 13,4 222,8
    1,5 14,1 233,4
    2 17,3 336,9
    3 18 358,3
    4 18,7 384,7
    5 20 444,2
    6 21,2 486,8
    7 21,2 498,6
    8 22,5 522,3
    9 24,4 609,1
    10 25,6 659,4

    Электрические параметры

    Электрические параметры

    Электрическое сопротивление жилы постоянному току при 20°C, не более

    5,9 Ом/100м

    Асимметрия электрического сопротивления постоянному току жил в паре, не более

    3 %

    Волновое сопротивление на частоте 1 МГц

    120 ± 12 Ом

    Электрическая емкость пары, не более

    42 пФ/м

    Коэффициент затухания на частоте 1 МГц при 20 °C, не более

    1,65 Дб/100м
