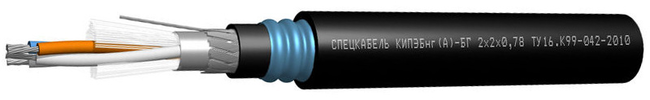

Кабель КИПЭБнг(А)

Кабель КИПЭБнг(А)
Кабели симметричные для интерфейса распределенного сбора и передачи данных КИПЭБнг(А)-БГ.
КИПЭБнг(А)-БГ Nx2x0,60
ТУ 16.К99-042-2010

Назначение

  • Для групповой стационарной прокладки
  • Для систем распределенного сбора данных, использующих интерфейс RS-485 (стандарты: ИСО/МЭК 8482, TIA/EIA-485-A)

    • Кабели КИПЭБнг(А)-БГ допускается использовать

  • В грунтах категории I-III
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и дизельного топлива
  • По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м3 и температуре до 60 ºС

    • Включены в ограничительные перечни:

  • Перечень ЭКБ 17-2018
  • Изделий ВМФ, разрешённых к применению на изделиях 21 и 22

    • Стойкость к внешним воздействующим факторам

  • Группа унифицированного исполнения не ниже 4У

    • Стойкость к спецфакторам

  • Группа унифицированного исполнения не ниже 4Ус

    • Защищены от грызунов

    Конструкция

    Количество жил: 1-10
    Диаметр жил: 0,60 мм (7 × 0,20 мм)
    Жилы: многопроволочные медные луженые
    Изоляция: сплошной полиэтилен
    Скрутка: парная
    Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
    Гидрофобное покрытие: поверх оболочки
    Броня: ламинированная стальная гофрированная лента
    Защитный шланг: аналогично оболочке

    Гарантийный срок эксплуатации

    кабелей КИПЭБнг(А)-БГ

    35 лет с момента сдачи потребителю
    Минимальный срок службы
    35 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 15×DH
    Диапазон температур, °С
    эксплуатация: от –60 до +85
    монтаж: от –10 до +70
    * DH — наружный размер кабеля

    Класс пожарной опасности

    кабелей КИПЭБнг(А)-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры

    Диаметр жил, D, мм Число пар в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
    0,6 1 13,1 192,1
    2 15,6 275,9
    3 16,1 293,7
    4 16,6 309,7
    5 18 375,1
    6 19 407,3
    7 19 415,3
    8 20 452,1
    9 21,6 501,3
    10 22,6 537

    Электрические параметры

    Электрические параметры

    Электрическое сопротивление жилы постоянному току при 20°C, не более

    10,0 Ом/100м

    Асимметрия электрического сопротивления постоянному току жил в паре, не более

    3 %

    Волновое сопротивление на частоте 1 МГц

    120 ± 12 Ом

    Электрическая емкость пары, не более

    42 пФ/м

    Коэффициент затухания на частоте 1 МГц при 20 °C, не более

    2,1 Дб/100м
