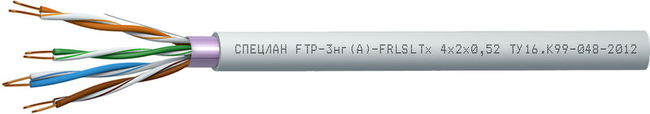

Кабель FTP-3нг(А)-FRLSLTx

Кабель FTP-3нг(А)-FRLSLTx
Кабели симметричные для структурированных кабельных систем (F/UTP) категории 3, огнестойкие, групповой прокладки, c пониженным дымо- и газовыделением, с низкой токсичностью продуктов горения СПЕЦЛАН FTP-3нг(А)-FRLSLTx.
СПЕЦЛАН FTP-3нг(А)-FRLSLTx Nx2x0,52
ТУ 16.К99-048-2012

Назначение

  • Для групповой стационарной прокладки
  • Для структурированных кабельных систем, категория 3 (стандарты: ISO/IEC 11801, IEC 61156-2)

    • Кабели СПЕЦЛАН FTP-3нг(А)-FRLSLTx допускается использовать

  • Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

    • Конструкция

    Количество пар: 2, 4
    Диаметр жил: 0,52 мм
    Жилы: однопроволочные медные
    Изоляция: кремнийорганическая керамообразующая резина с низкой токсичностью продуктов горения
    Экран: общий из алюмолавсановой ленты, с контактным проводником из медной луженой проволоки
    Скрутка: парная
    Оболочка: ПВХ пониженной пожарной опасности, с низкой токсичностью продуктов горения, белого цвета

    Гарантийный срок эксплуатации

    кабелей СПЕЦЛАН FTP-3нг(А)-FRLSLTx

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления
    Минимальный срок службы
    20 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 8×DH
    монтаж: 8×DH
    Диапазон температур, °С
    эксплуатация: от –50 до +60
    монтаж: от –10 до +50
    * DH — наружный размер кабеля

    Класс пожарной опасности

    кабелей СПЕЦЛАН FTP-3нг(А)-FRLSLTx по ГОСТ 31565 — 2012 — П1б.1.2.1.2
    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры

    Диаметр жил, D, мм Число пар в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
    0,52 2 9 40,9
    4 10,5 54,9

    Электрические параметры

    • Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом / км
    • Омическая асимметрия жил в рабочей паре на длине 100 м, не более: 3 %
    • Электрическое сопротивление изоляции жил при 20 °C, не менее: 150 МОм×км
    • Емкостная асимметрия пары относительно земли на длине 1000 м, не более: 3400 пФ
    • Волновое сопротивление: 100 ± 15 Ом
    • Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин: 1,0 кВ

    Техсправка по пожарной нагрузке

    Число пар в кабелях, N

    Объем горючей массы полимерных элементов в кабеле, л x 10-3/м

    2

    21,1

    4

    34,7
