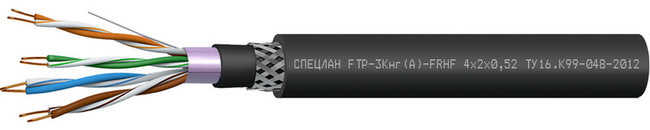

Кабель FTP-3Кнг(А)-FRHF

Кабель FTP-3Кнг(А)-FRHF
Кабели симметричные для структурированных кабельных систем (FTP) категории 3, огнестойкие, групповой прокладки, c пониженным дымо- и газовыделением, бронированные СПЕЦЛАН FTP-3Кнг(А)-FRHF.
СПЕЦЛАН FTP-3Кнг(А)-FRHF Nx2x0,52
ТУ 16.К99-048-2012

Назначение

  • Для групповой стационарной прокладки
  • Для структурированных кабельных систем, категория 3 (стандарты: ISO/IEC 11801, IEC 61156-2)

    • Кабели СПЕЦЛАН FTP-3Кнг(А)-FRHF допускается использовать

  • Внутри и вне помещений (с оболочкой черного цвета)
  • В условиях кратковременных воздействий минерального масла и бензина Защищены от грызунов

    • Конструкция

    Количество пар: 2, 4
    Диаметр жил: 0,52 мм
    Жилы: однопроволочные медные
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная
    Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Оболочка: полимерная композиция, не содержащая галогенов, белого или черного цвета
    Броня: оплетка из стальных оцинкованных проволок
    Защитный шланг: аналогично оболочке

    Гарантийный срок эксплуатации

    кабелей СПЕЦЛАН FTP-3Кнг(А)-FRHF

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления
    Минимальный срок службы
    20 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 15×DH
    монтаж: 15×DH
    Диапазон температур, °С
    эксплуатация: от –60 до +60
    монтаж: от –30 до +50
    * DH — наружный размер кабеля

    Класс пожарной опасности

    кабелей СПЕЦЛАН FTP-3Кнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория А)

    Массогабаритные параметры

    Диаметр жил, D, мм Число пар в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
    0,52 2 14,5 193,5
    4 15,5 223,4

    Электрические параметры

    • Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом / км
    • Омическая асимметрия жил в рабочей паре на длине 100 м, не более: 3 %
    • Электрическое сопротивление изоляции жил при 20 °C, не менее: 150 МОм × км
    • Емкостная асимметрия пары относительно земли на длине 1000 м, не более: 3400 пФ
    • Волновое сопротивление: 100 ± 15 Ом
    • Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин: 1,0 кВ

    Техсправка по пожарной нагрузке

    Число пар в кабелях, N

    Объем горючей массы полимерных элементов в кабеле, л x 10-3/м

    2

    96,5

    4

    116,4
