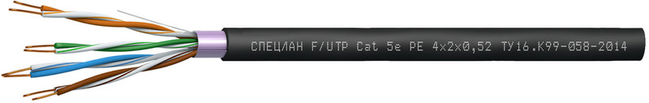

Кабель F/UTP Cat 5e PE

Кабель F/UTP Cat 5e PE
Кабели симметричные для структурированных кабельных систем (F/UTP) категории 5e, одиночной прокладки СПЕЦЛАН F/UTP Cat 5e PE.
СПЕЦЛАН F/UTP Cat 5e PE Nx2x0,52
ТУ 16.К99-058-2014

Назначение

  • Для одиночной стационарной прокладки
  • Для структурированных кабельных систем, категория 5e (стандарты: ISO/IEC 11801, IEC 61156-5 и ГОСТ Р 54429)

    • Кабели СПЕЦЛАН F/UTP Cat 5e PE допускается использовать

  • На открытом воздухе

    • Конструкция

    Количество пар: 1, 2, 4
    Диаметр жил: 0,52 мм
    Жилы: однопроволочные медные
    Изоляция: сплошной полиэтилен
    Скрутка: парная
    Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Оболочка: светостабилизированный полиэтилен черного цвета

    Гарантийный срок эксплуатации

    кабелей СПЕЦЛАН F/UTP Cat 5e PE

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления
    Минимальный срок службы
    30 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 8×DH
    монтаж: 8×DH
    Диапазон температур, °С
    эксплуатация: от –60 до +80
    монтаж: от –20 до +50
    * DH — наружный размер кабеля

    Массогабаритные параметры

    Диаметр жил, D, мм Число пар в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
    0,52 1 4,2 16,2
    2 7 30,6
    4 8,1 44,8

    Электрические параметры

    • Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом / км
    • Омическая асимметрия жил в рабочей паре не более: 2 %
    • Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм × км
    • Электрическая емкость рабочей пары, не более: 56 пФ/м
    • Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
    • Волновое сопротивление: 100 ± 15 Ом
