Кабель F/FTP Cat 7A PUR 4x2x0,64

Кабель F/FTP Cat 7A PUR 4x2x0,64

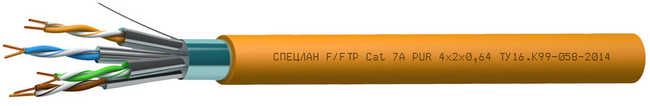

Кабель симметричный для структурированных кабельных систем (F/FTP) категории 7A, одиночной прокладки СПЕЦЛАН F/FTP Cat 7A PUR.
СПЕЦЛАН F/FTP Cat 7A PUR 4x2x0,64
ТУ 16.К99-058-2014

Назначение

  • Для одиночной стационарной прокладки
  • Для структурированных кабельных систем, категория 7A (стандарты: ISO/IEC 11801, IEC 61156-5 и ГОСТ Р 54429)

    • Кабели СПЕЦЛАН F/FTP Cat 7A PUR допускается использовать

  • Внутри и вне помещений
  • В химически агрессивных средах

    • Конструкция

    Количество пар: 4
    Диаметр жил: 0,64 мм
    Жилы: однопроволочные медные
    Изоляция: вспененный полиэтилен
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты
    Общий экран: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Оболочка: безгалогенный термопластичный полиуретан оранжевого цвета

    Гарантийный срок эксплуатации

    кабелей СПЕЦЛАН F/FTP Cat 7A PUR
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления
    Минимальный срок службы
    30 лет
    Минимальный радиус изгиба, DH*
    эксплуатация (однократно): 8×DH
    монтаж: 8×DH
    Диапазон температур, °С
    эксплуатация: от –70 до +95
    монтаж: от –30 до +50
    * DH — наружный размер кабеля

    Класс пожарной опасности

    кабелей СПЕЦЛАН F/FTP Cat 7A PUR по ГОСТ 31565 — 2012 — О1.8.2.5.4
    Нераспространение горения при одиночной прокладке

    Массогабаритные параметры

    Диаметр жил, D, мм Число пар в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
    0,64 4 11,3 45,8

    Электрические параметры

    • Электрическое сопротивление жилы постоянному току при 20 °C,не более: 95,0 Ом/км
    • Омическая асимметрия жил в рабочей паре не более: 2 %
    • Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОмxкм
    • Электрическая емкость рабочей пары, не более: 56 пФ/м
    • Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
    • Волновое сопротивление: 100 ± 15 Ом
